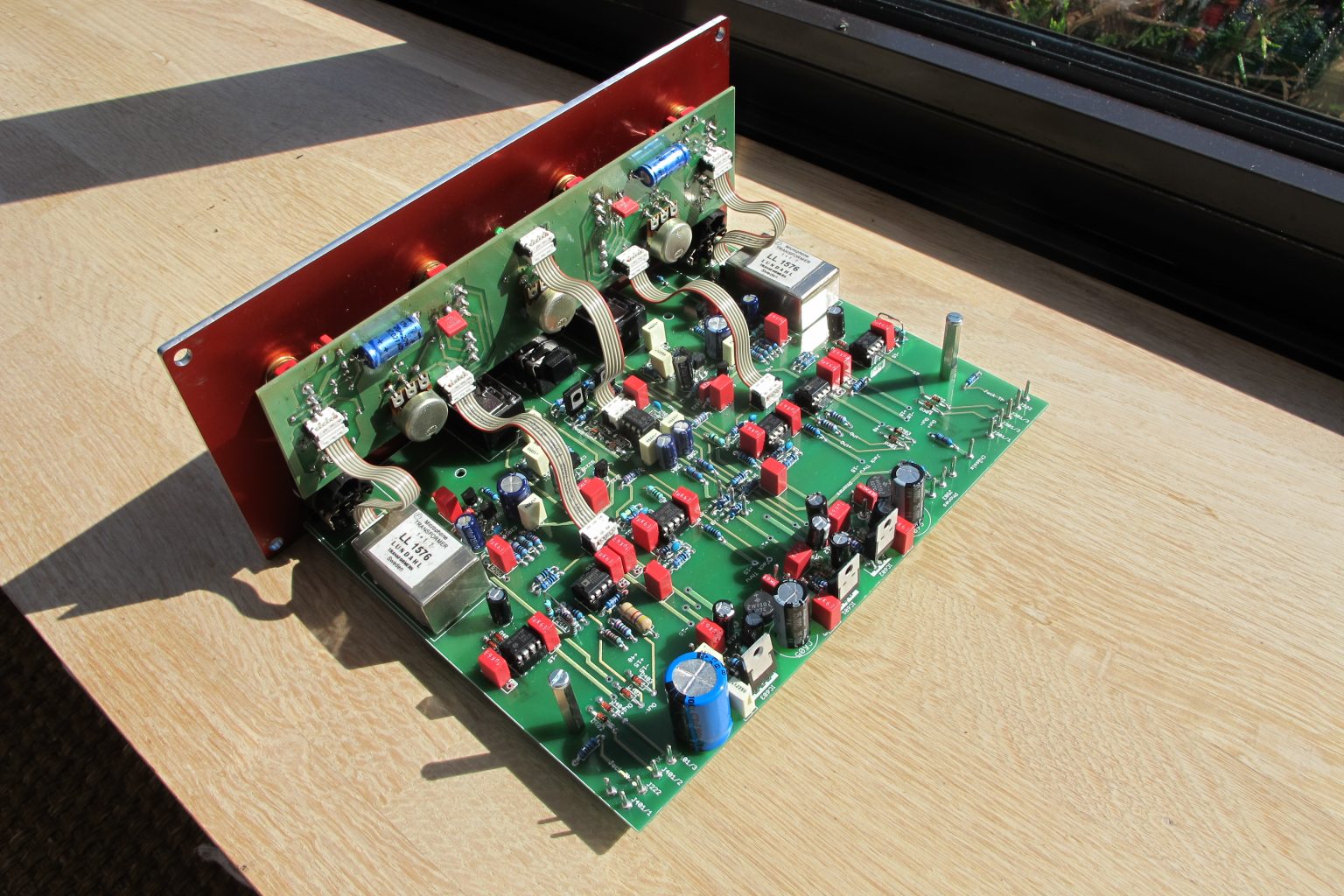

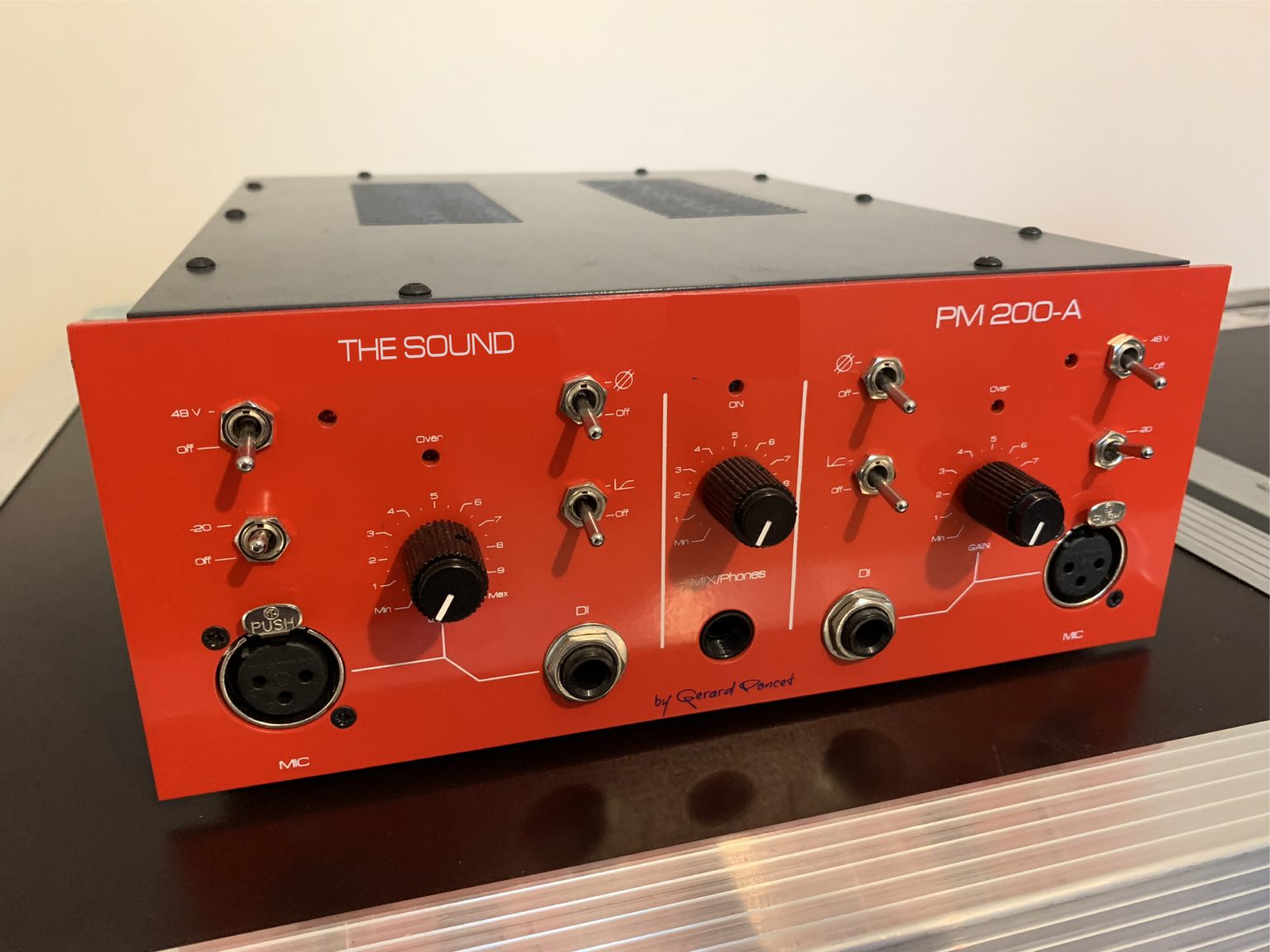

Chacun des canaux 1 et 2 comporte deux préamplificateurs à transistors FET en pure classe A sans contre réaction, l’un dédié à la prise de son acoustique (Microphones) et l’autre à la prise de son d’instruments électriques (D/I).

La sortie de chacun de ces deux préamplificateurs est ensuite dirigée sur deux voies d’amplification (gauche/droite) au travers d’amplis OP réputés (Motorola/Analog Device), permettant d’obtenir deux sorties lignes symétriques et flottantes à haut niveau (+28dBu) sous une faible impédance (50 %).

Les préamplificateurs dédiés à la prise de son acoustique disposent d’une mise en service de l’alimentation 48 volts pour les microphones à condensateur et d’un atténuateur de 20 dB pour éviter une saturation du signal. Ces entrées sont symétriques, flottantes et isolées par des transformateurs LUNDAHLL

Les préamplificateurs pour la prise de d’instruments électriques (guitare, piano, synthé…) sont pourvus d’entrées haute impédance (10 MΩ).

Un filtre passe-haut à 120 Hz avec une pente de 6dB et un inverseur de phase à 0/180° équipent les entrées micros et DI.

Un affichage (Over) par LED permet le contrôle des niveaux avant saturation du signal.

Un soin particulier a été apporté aux alimentations afin d’assurer une stabilisation parfaite des composants actifs.

Caractéristiques données à titre indicatif, susceptibles de modifications sans préavis, dans le cadre de l’amélioration continue de nos produits.
